010-82036109
010-82036109
技術文章
Article一、納米肥料與研磨技術背景
納米技術通常針對1-100nm尺度的顆粒開展研究，而納米肥料另有一類界定標準：粒徑小于500nm且具備改性特性的肥料。
納米顆粒可通過物理、化學、生物及氣溶膠等技術制備，其中物理合成法包含沉降工藝、超離心旋轉粉碎機、高能球磨機及混料設備等。在磷基納米肥料制備領域，常規流程是先提純磷礦，再借助高能球磨機或混料設備將其研磨至500nm以下，以賦予肥料新的理化特性。
本次試驗使用FRITSCH加強型系列行星式球磨機，開展礦物肥料的納米級研磨實驗，驗證設備對肥料原料的超細粉碎能力。
二、試驗設備與材料
1. 試驗原料

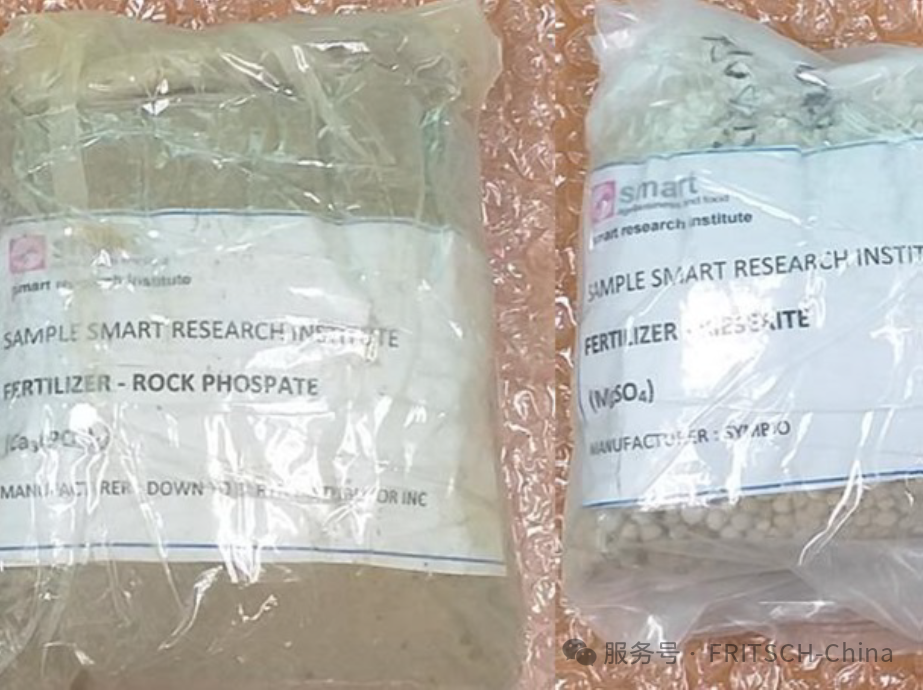

本次共選取兩種礦物肥料進行處理與研磨測試，具體如下：
•磷礦粉（已初步研磨）
•硫酸鎂MgSO4（顆粒狀）
2. 核心設備

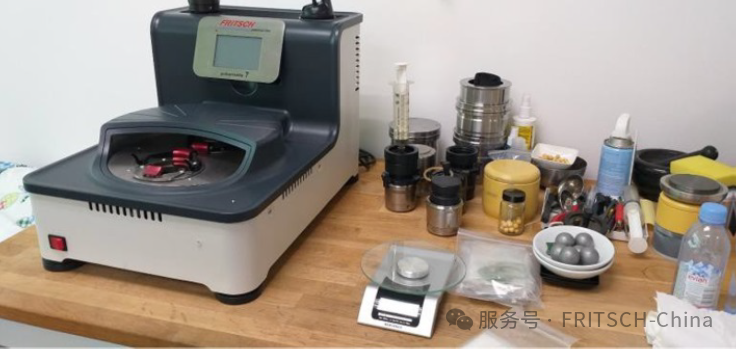

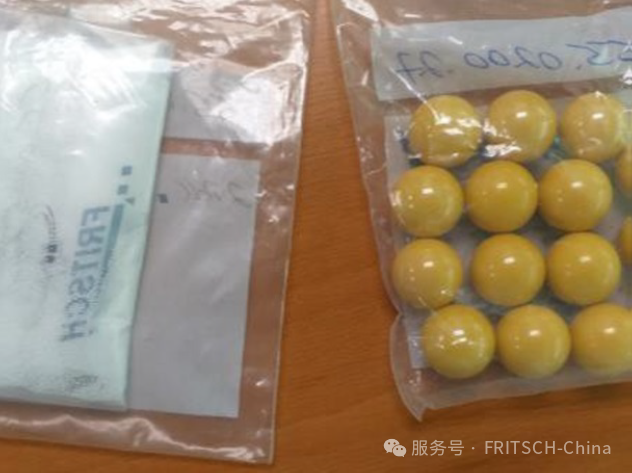

•研磨設備：FRITSCH PULVERISETTE 7 加強型系列微型行星式球磨機，配備2個80mL研磨罐、25顆10mm研磨球及5顆20mm研磨球。
 |  |
•粒徑分析設備：ANALYSETTE 22 NeXT激光粒度儀，檢測范圍覆蓋0.01μm-3800μm，可精準測定顆粒粒徑分布。
三、試驗方案
分別對兩種肥料開展干法、濕法研磨測試，具體參數如下表所示：
序號 | 樣品類型 | 研磨方式 | 研磨時長（min） | 試驗編號 | 其他參數 |
1 | 磷礦粉 | 干法 | 3 | RP-D-5 | 80mL研磨罐，樣品25g，25顆10mm研磨球，轉速850rpm |
2 | 磷礦粉 | 濕法（自來水） | 3 | RP-W-5 | |
3 | 磷礦粉 | 干法 | 30 | RP-D-30 | |
4 | 磷礦粉 | 濕法（自來水） | 30 | RP-W-30 | |
5 | 硫酸鎂MgSO4 | 干法 | 5 | Kie-D-5 | 80mL研磨罐，樣品25g，25顆10mm研磨球，轉速700rpm |
6 | 硫酸鎂MgSO4 | 濕法（自來水） | 5 | Kie-W-5 | |
7 | 硫酸鎂MgSO4 | 干法 | 5 | Kie-D-5（B） | 80mL研磨罐，樣品25g，5顆20mm大尺寸磨球，轉速700rpm |
四、試驗結果
1. 原料基礎狀態
未研磨的磷礦粉（RP-raw）粒徑分布不均，大部分顆粒粒徑集中在500μm-1000μm區間。
2. 不同方案研磨成效
序號 | 試驗編號 | 成品狀態（含外觀） | 粒徑分布 | 備注 | ||||||||||||||||||
0 | RP-raw（原始樣本） | 粒徑分布不均勻 | 多數±500–1000μm | |||||||||||||||||||
1 | RP-D-5 | 整體為微米級顆粒，細粉附著于磨球及研磨罐內壁，推測樣品自身含一定水分 |
| 未達到納米級 | ||||||||||||||||||
2 | RP-W-5 | 濕法研磨效果更優，成品中約5%顆粒平均粒徑300nm，10%顆粒平均粒徑600nm | 部分達納米級
| 自來水介質可輔助細化顆粒 | ||||||||||||||||||
3 | RP-D-30 | 研磨時長延長后，顆粒細化效果提升，整體粒徑小于RP-D-5 |
| 干法研磨時長與細度正相關 | ||||||||||||||||||
4 | RP-W-30 | 延長研磨時間后成效顯著，10%顆粒平均粒徑500nm，50%顆粒為1800nm微米級 | 納米級占比提升
| 濕法+長時長研磨協同增效 | ||||||||||||||||||
5 | Kie-D-5 | 成品粒徑與10mm磨球接近，未實現充分研磨 | - | 10mm磨球不適用于硫酸鎂MgSO4干法研磨 | ||||||||||||||||||
6 | Kie-W-5 | 不適用自來水濕法研磨，成品呈晶體形態，疑似產生新成分 |
| 硫酸鎂MgSO4與水易發生性狀改變 | ||||||||||||||||||
7 | Kie-D-5（B）* | - | - | 大尺寸磨球或可改善硫酸鎂MgSO4研磨效果（無具體粒徑數據） |
五、關鍵問題探討
1. 能否實現＜100nm的肥料納米研磨？
可行性結論：可以實現，但存在較高技術挑戰，具體難點如下：
•需多階段研磨，搭配20mm至0.1mm不同尺寸磨球，且研磨時長需延長至數小時；
•粒徑分布難以均一化，目標納米粒徑顆粒占比有限，易殘留大粒徑顆粒；
•成品回收難度大，小尺寸磨球與納米級樣品分離困難，且小磨球損耗量高；
•需適配專用溶劑（如異丙醇），自來水無法適用于所有肥料，且專用溶劑會增加成本，建議優先采用濕法研磨。
2. 設備研磨產能
FRITSCH PULVERISETTE 5 加強型系列行星式球磨機為大產能機型，配備2個500mL研磨罐（行業最大規格），單罐樣品裝填量為罐體容積1/3（約170g），雙罐同步運行時單次最優處理量可達340g。
3. 投入產出與應用考量
•需綜合評估納米肥料研發的投入成本與實際效益，平衡設備投資與技術回報；
•若實現納米肥料量產，需同步解決田間施用的安全性與合理性問題，保障對人畜及環境無危害。
六、技術應用現狀
目前納米研磨技術主要應用于IT、能源、涂料等資金與技術密集型行業，具備雄厚實力的企業可承擔其設備投入與精密的研發管控成本。
當前位置：
